在半導體封裝及精密制造領域,垂直固化爐是廣東華芯半導體技術有限公司的核心設備之一。它通過精確控溫與真空環境,實現材料的固化、燒結或焊接,保障產品性能與良率。一旦出現“真空度不足”報錯,不僅影響生產進度,還可能導致產品缺陷,甚至損壞設備。本文將系統解析該故障的排查方法,幫助技術人員快速定位問題,恢復生產。 一
、故障影響與排查原則
真空度不足意味著爐腔內未達設定真空環境,可能引發氧化污染、氣泡缺陷、溫度失控等問題,直接影響廣東華芯半導體產品的可靠性。排查時,需遵循“由外到內、由簡到繁”原則,系統性檢查真空泵、管路、爐腔密封、傳感器等環節,避免遺漏。 二、核心排查步驟
檢查真空泵系統
真空泵是動力源頭,故障常導致真空度不足。
運行狀態:確認泵是否啟動,聽聲音是否異常(如噪音、卡頓),摸電機溫度是否過高。若泵未啟動,檢查電源、控制信號及保護裝置。
泵油檢查:針對油封泵,查看油位是否在正常范圍,油質是否清澈。若油色發黑、渾濁或乳化(表明進水),需更換泵油。廣東華芯半導體設備多采用進口泵,維護規程要求每月點檢泵油。
極限真空度測試:用真空表測量泵出口真空度。若低于設備要求(如機械泵需達10^-1Pa),可能因葉片磨損或密封圈老化,需檢修。
冷卻系統:檢查冷卻水流量與溫度,避免水垢堵塞管道。我司車間冷卻系統需定期清洗,確保散熱效率。
檢查真空管路
管路連接爐腔與泵,泄漏或堵塞會影響真空度。
目視檢查:查看接頭、法蘭是否松動,密封墊片是否老化變形。重點檢查近期維護部位,廣東華芯設備管路布局緊湊,拆卸后需按扭矩緊固。
泄漏檢測:用肥皂水涂接頭處,冒泡即泄漏,需緊固或更換密封件。聽診法可輔助發現大泄漏。
堵塞排查:拆卸管路檢查內部,清除固化顆?；蛴臀鄱逊e。

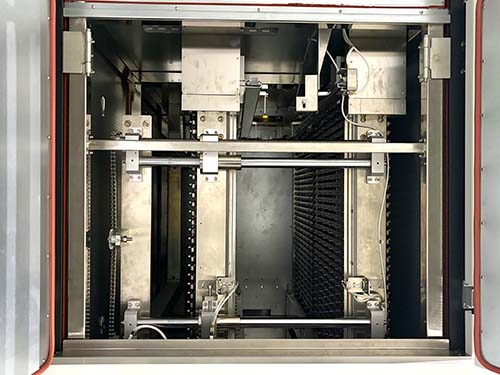

檢查爐腔密封
爐腔是真空核心區域,密封性至關重要。
密封圈狀態:檢查爐門O型圈是否老化、硬化、開裂或有劃痕。若受損,需更換并涂抹真空脂增強密封。我司密封圈采用耐高溫材料,更換周期嚴格遵循手冊。
爐門閉合:確保爐門完全關閉,鎖緊裝置(如氣缸)工作正常。未閉合會導致嚴重泄漏,我司設備配備閉合傳感器,需定期校準。
工藝接口:檢查進氣口、測溫口盲板是否安裝到位,避免遺漏。
檢查真空計與傳感器
傳感器故障可能導致誤報。
校準真空計:用標準表對比測量,若偏差大需校準或更換。我司計量室每月校準關鍵傳感器。
探頭維護:清潔探頭油污或粉塵,檢查信號線是否松動或短路。
核對工藝參數與環境
參數設置:確認真空度設定值是否合理,抽真空時間是否足夠。我司工藝參數由工程師驗證,修改需審批。
環境因素:確保車間溫濕度在規定范圍(溫度20-30℃,濕度<70%),電源穩定,避免電壓波動影響泵效。
三、常見故障案例與處理 結合廣東華芯半導體實際經驗,列舉典型案例:
案例1:密封圈老化泄漏
現象:真空度緩慢下降,肥皂水檢測爐門冒泡。發生于我司2號線,影響批量生產。
處理:更換密封圈,清潔密封槽,涂抹真空脂。已納入季度預防性維護計劃。
案例2:泵油乳化
現象:泵噪音大,油呈乳白色,真空度不達標。因冷卻水泄漏導致,發生于研發部設備。
處理:更換泵油,修復冷卻系統,清理泵體。我司已優化冷卻設計,降低風險。
案例3:真空計誤報
現象:實際真空正常,但控制系統報錯。因信號線松動,發生于3號線。
處理:緊固信號線,校準真空計。加強了日常點檢。
四、預防性維護建議 為減少故障,廣東華芯半導體推行以下措施:
定期更換易損件:密封圈每6個月更換,泵油每3個月檢查,納入CMMS系統自動提醒。
月度檢漏制度:用肥皂水檢測關鍵密封部位,記錄存檔,由工程師執行。
數據記錄與分析:記錄抽真空時間、最終真空度等數據,通過MES系統分析趨勢,預判問題。
人員培訓:定期組織操作培訓,規范流程(如爐門閉合),提升技能,避免誤操作。
五、總結與公司實踐 垂直固化爐“真空度不足”排查需系統性覆蓋泵、管路、爐腔、傳感器等環節。通過本文步驟,廣東華芯半導體技術有限公司技術人員可高效定位故障,如密封圈老化、泵油問題等,并快速處理。預防性維護是關鍵:定期檢查、及時更換部件,保障設備穩定運行,確保生產工藝可靠性。
|
